01 MOSFET介紹
如果說晶體管能夠被稱為20世紀最偉大的發明,那么毫無疑問,MOSFET在其中功不可沒。1925年,關于MOSFET基本原理的專利發表,1959年貝爾實驗室發明了基于此原理的MOSFET結構設計。時至六十年后的今天,大至功率變換器,小至內存、CPU等各類電子設備核心元件,無一不用到MOSFET。
02 MOSFET工作基本原理
基本概念-半導體
金屬材料可以導電,絕緣材料不導電,那怎么樣實現一個東西既能夠?qū)щ娪帜軌虿粚?dǎo)電?那就是半導體。MOSFET作為一種半導體器件,我們需要它實現的功能按最簡單話來說就是既能夠?qū)崿F(xiàn)電路的通,又能夠?qū)崿F(xiàn)電路的斷。放在數字電路里,這就是實現0和1的方式,在功率電路里,這就是實現PWM轉換器工作的基本手段。
如何實現通?當材料內部具有自由移動的電子(負電荷)或者空穴(正電荷)的時候就是導通的(假如說電子或空穴被晶格束縛,那么同樣無法導電),存在載流子的時候材料是導通的。如何實現斷?那就是將一定區域內的自由載流子去除,材料就不能夠?qū)щ娏耍瑥亩_(dá)到阻斷電流的作用。
我們目前用得最多的半導體材料,比如硅(Si),是Ⅳ族元素,本身最外層電子為4,可以形成穩定的晶格結構,因此它本身是無法導電的,如下圖所示,所有電子和原子核都被牢牢束縛在穩定的結構中出不來,所以沒有自由移動的電荷。
穩定的Si結構
而當材料中摻雜了其他元素,比如說Ⅲ族或者Ⅴ族元素,甚至其他元素,取代了晶格中的位置。摻雜Ⅴ族元素,結構中就有了除了最外層4個以外的一個電子(即多數載流子為電子),摻雜了Ⅲ族元素,結構中就缺了一個電子構成穩定結構,即形成一個空穴(即多數載流子為空穴)。如下圖所示,左圖為摻雜Ⅴ族元素的示意圖,Ⅴ族元素最外層有五個電子,四個電子參與形成共價鍵,因此還剩余一個電子;右圖為摻雜Ⅲ族元素的示意圖,Ⅲ族元素最外層有三個電子,只有三個電子用于形成共價鍵,因此留下一個空穴。為了方便,可以直接將電子和空穴理解成負電荷和正電荷。
摻雜后的結構
由于帶電粒子在電場中會發生移動,假如在電場的作用下,使得結構中的電子和空穴都跑掉了,那么這個區域不存在自由移動的載流子,因此區域就不再導電,這樣的區域稱為耗盡區(載流子被電場耗盡)。牢牢記住,耗盡區內不存在自由移動的載流子,因此是斷開狀態。MOS的核心原理就是利用電場的作用,使得一定區域時而導電時而斷開。
MOSFET核心部分
提起MOSFET,我們不禁要問,為什么叫MOSFET?MOSFET全稱為Metal-Oxide-Semiconductor Field-Effect Transistor,即金屬氧化物半導體場效應晶體管。這個名字實際上是跟其結構息息相關,我們看下圖中的核心結構(僅僅是取其中局部進行講解)。從上往下依次是金屬、氧化層、摻雜的半導體材料,連起來就是Metal-Oxide-Semiconductor,有其名必有其因。
平行極板模型
那何為Field-Effect Transistor?
這里的Field自然指電場,所以FET實際上就是指這種器件是電場驅動的晶體管。如果在上下極板加上正電壓,就會在材料中建立電場,如下圖所示,其中綠色的線為電場線。
由于圖中這里所示為P摻雜(Ⅲ族元素?fù)诫s),紅色區域中存在空穴(也就是正電荷),在外加電場的作用下,正電荷就會往下離開,從而在上表面形成不含有自由載流子的區域,也就是耗盡區(depletion region)。
耗盡層的形成
而施加的電壓足夠高時,將把耗盡層內的空穴進一步驅趕,并吸引電子往上表面運動,在上表面堆積可以導電的電子,從而形成N型半導體,從而形成反型層(Inversion layer, 之所以叫反型層是指在電場作用下,該區域內的自由載流子與摻雜形成的半導體載流子相反)。一般我們將開始形成反型層時施加的電壓稱為門檻電壓。反型層也就是我們后面要提到的導電溝道(沿水平方向形成導電溝道)。
反型層的形成
導電溝道形成的圖:
反型層形成仿真圖
MOSFET工作原理
以平面增強型N溝道MOSFET為例,基本結構如下圖所示。可以看到,從左到右為NPN的摻雜,在擴散作用下,會自然形成像圖中所示的深紅色的耗盡區(depletion region),根據前面所述,耗盡區是不能導電的,因此漏極(Drain)到源極(Source)在未加外加電場的時是斷開的,因此該結構是Normal off的結構。
MOSFET normal off
注意到,圖中正中心區域就是之前講的核心部分,從上往下,橘黃色,黃色,淺紅色依次為金屬、氧化物、P摻雜。那么又是如何控制MOSFET導通的呢?利用溝道。
當 Vgs>0,會開始在氧化層下面首先形成新的耗盡層(depletion region),如下如所示。
耗盡層形成

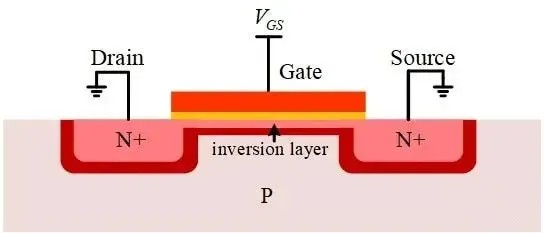

當 Vgs>Vth,形成反型層,如下圖所示。
反型層形成
由于反型層相當于N摻雜的半導體,因此D和S直接直接連通,因此MOSFET導電溝道形成,進入導通狀態。
03 MOSFET輸出特性
如下圖所示為增強型N溝道MOS輸出特性。
對于上圖所示的MOS,有三種工作區域
04 MOSFET符號與命名
MOSFET大家族
門極符號
MOSFET不同于JFET,在Gate是不與導電溝道相連的,是有一層氧化絕緣層的,因此從符號中可以看出,MOSFET中Gate和溝道是由縫隙的,也就是有兩條豎線,或者一條豎線與三段虛線,而JFET則是一條豎線。另外,細心的你可能還會發現,有的Gate形狀為“L”,有的則是“T”,如果是“L”,意味著Gate和Source在物理結構上靠得更近。
溝道形狀
增強型MOSFET在未加外部電壓時為斷開(normal off),而耗盡型MOSFET則在未加外部電壓時為導通(normal on)。所以增強型MOSFET的溝道為三段虛線,意味著還未導通,而耗盡型MOSFET的溝道則是一條直線。
箭頭方向
對于含有bulk connection的MOSFET,區分P溝道與N溝道就是靠箭頭方向。箭頭方向遵循一個準則,P指向N,如果溝道是P,則由溝道指向外,如果溝道是N,則由外指向溝道。
05 MOSFET介紹市場及應用
中國MOSFET器件市場中,英飛凌排名第一,中國本土企業中,華潤微電子、揚杰科技、聞泰收購的安世半導體和吉林華微電子進入前十。中國MOSFET市場下游需求迅速擴大的大環境下,中國MOSFET行業的產銷規模在不斷擴大,對國外產品的進口替代效應不斷凸顯。目前,我國超級結MOSFET的市場參與者以國際大廠為主,但其產品價格相對較高。
受益于國家產業政策扶持和行業技術水平提升等多重利好因素,我國MOSFET企業通過產品的高性價比持續提高市場占有率,國產化水平不斷提升。功率MOSFET特別是超級結MOSFET高端分立器件產品由于其技術及工藝的復雜度,還較大程度上依賴進口,未來進口替代空間巨大。
2023年中國MOSFET市場規模約為56.6億美元。在下游的應用領域中,消費電子、通信、工業控制、汽車電子占據了主要的市場份額,其中消費電子與汽車電子占比最高。在消費電子領域,主板、顯卡的升級換代、快充、Type-C接口的持續滲透持續帶動MOSFET器件的市場需求。在汽車電子領域,MOSFET器件在電動馬達輔助驅動、電動助力轉向及電機驅動等動力控制系統,以及電池管理系統等功率變換模塊領域均發揮重要作用,有著廣闊的應用市場及發展前景。
06 車規級MOSFET認證AEC-Q101
AEC即Automotive Electronics Council,是美國汽車電子委員會的簡稱。AEC由克萊斯勒,福特和通用汽車發起并創立于1994年,目前會員遍及全球各大汽車廠、汽車電子和半導體廠商,符合AEC規范的零部件均可被上述三家車廠同時采用,促進了零部件制造商交換其產品特性數據的意愿,并推動了汽車零件通用性的實施,為汽車零部件市場的快速成長打下基礎。AEC-Q為AEC組織所制訂的車用可靠性測試標準,是零件廠商進入汽車電子領域,打入一級車廠供應鏈的重要門票。
① AEC-Q101認證是車規級分立半導體器件的準入門檻
AEC-Q101是基于失效機理的分立半導體器件應力測試鑒定,由AEC委員會制定,適用于車用分立半導體器件的綜合可靠性測試認證標準,是分立器件應用于汽車領域的基本門檻。首版于1996年發行,目前沿用的最新標準為2021年3月1日發布的E版本。
AEC Q101標準是分立半導體器件(依產品類型、封裝形貌及取樣數量的要求)執行并通過的必要測試項目。
② 要求通過AEC-Q101標準的分立器件
二極管、齊納二極管、穩壓二極管、整流二極管、TVS管、MOSFET、IGBT等
③ AEC-Q101產品驗證流程
④ AEC-101測試項目分組
各項參數測試:如性能測試、外觀、參數驗證、物理尺寸、熱阻、雪崩耐量、短路可靠性、介質完整性等;
環境應力實驗:按照軍用電子器件環境適應性標準和汽車電子通用環境適應性標準,執行器件的應力實驗,如高溫反偏、高溫柵偏壓、溫度循環、高壓蒸煮、HAST、高溫高濕反偏、高溫高濕工作、間歇工作壽命、功率溫度循環、常加速、振動、沖擊、氣密性等;
工藝質量評價:針對封裝、后續電子組裝工藝,以及使用可靠性進行的相應元器件工藝質量評價,如ESD、DPA、端子強度、耐溶劑試驗、耐焊接熱、可焊性、綁線拉力剪切力、芯片推力、無鉛測試等。
